ARK7116

ARK7116

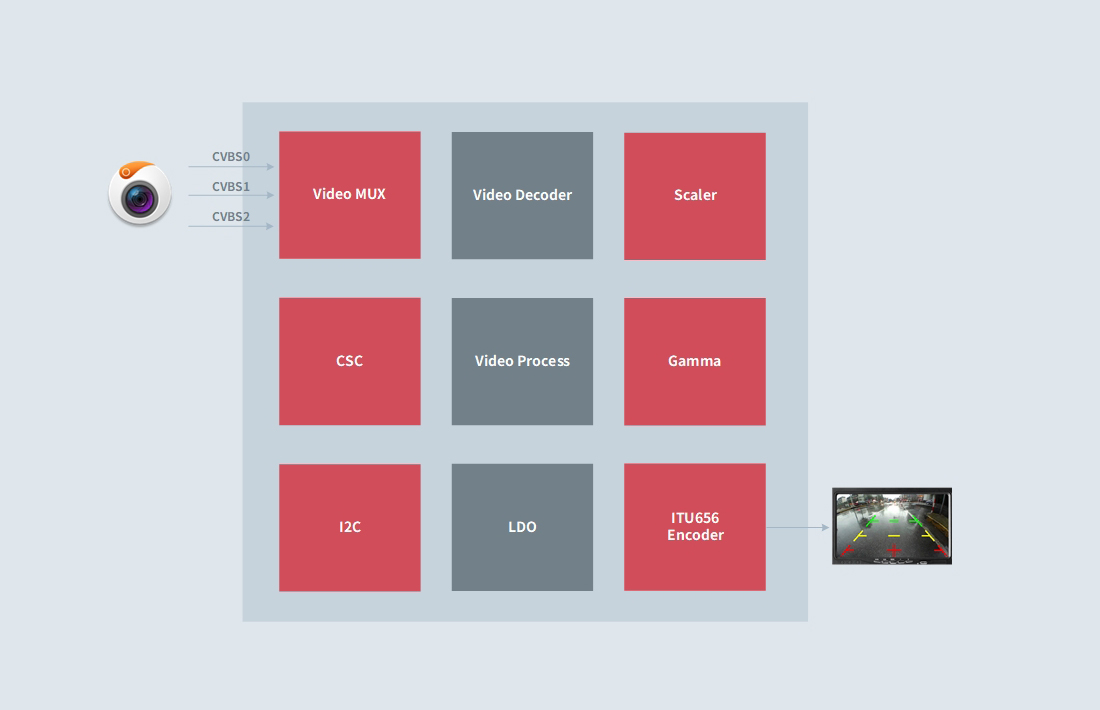

ARK7116是一款CVBS視頻解碼芯片,該芯片集成模擬信號預處理電路、12位高性能ADC、自動增益控制模塊、時鐘信號產生電路 (CGC)、多制式(PAL、NTSC、SECAM)解碼模塊等 ,支持亮度、對比度、色度和飽和度控制等圖像處理功能,可應用于汽車智能座艙系統、電視盒、監控、便攜式數字電視、樓宇對講等領域。

返回列表

輸入

■ 復合視頻輸入,支持多標準:NTSC M、NTSC N、NTSC 4.43、NTSC-Japan、

     PAL(B,D,G,H,I,M,N)、SECAM(D,K,K1,L,B,G)

■ 支持三路CVBS輸入

輸出

■ ITU601/ ITU656輸出,分辨率1024×768

■ 標準ITU656的YUV4:2:2(8-bit)輸出

功能

■ 12位 CMOS視頻AD轉換

■ 行鎖時鐘產生模塊

■ 數字鎖相環水平同步處理

■ 自動檢測3.58MHz和4.43MHz色副載波頻率

■ 2-D梳狀濾波器

■ 精確色度解調

■ 視頻噪聲抑制

■ 電視信號自動制式識別,場頻自動檢測

■ 亮度、對比度、飽和度、色度和色調調整


規格

■ 單電源3.3V輸入,內置LDO

■ 工作溫度:-40℃ ~ +85℃

■ 封裝:QFN 40
